在工业自动化控制领域，三菱变频器一直以稳定性高、功能丰富、易于调试著称。其中，FR-D700系列作为紧凑型多功能变频器的代表，广泛应用于风机、水泵、传送带、包装机械等场景。

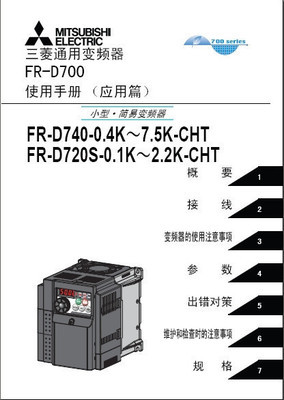

本文结合《三菱变频器使用手册（应用篇）》与佛山市禅城区兴胜机电商行等厂家的实际供货信息，系统梳理FR-D700的应用要点、价格参考、选型建议及常见问题，帮助工程师和设备采购快速上手。

一、FR-D700系列核心特点

FR-D700是三菱电机推出的高性能紧凑型变频器，功率范围覆盖0.4kW~7.5kW（三相400V级）及0.1kW~2.2kW（单相200V级）。主要优势如下：

• 内置RS-485通信：支持Modbus-RTU协议，方便与PLC、触摸屏、上位机连接。
• 自动调谐：可离线/在线自动测量电机参数，实现无传感器的矢量控制。
• 内置制动晶体管：短时制动无需外接制动单元（小功率段）。
• 安全停止功能：符合EN ISO 13849-1 Cat.3/PLd，可选STO功能。
• 参数写入简单：通过FR-PA07参数单元或FR-DU07面板快速设定。

常见型号如：FR-D740-0.75K-CHT、FR-D720S-0.4K-CHT、FR-D740-2.2K-CHT等。

二、典型应用场景与PLC配合方式

FR-D700应用篇中大量篇幅讲解与PLC的协同控制。典型接线与参数如下：

1. 多段速运行：通过RH、RM、RL端子组合选择最多7段速度。

• 参数：Pr.4~Pr.6、Pr.24~Pr.27设定各段频率

• PLC侧：输出继电器或晶体管（漏型/源型需匹配）

1. 模拟量频率给定：通过端子2或4接收0~5V、0~10V或4~20mA。

• 参数：Pr.73（模拟量输入选择）、Pr.125（增益）、Pr.126（偏置）

1. 通信控制（Modbus-RTU）：通过RS-485双绞线连接PLC与多台变频器。

• 变频器站号：Pr.117

• 通信速率：Pr.118

• 停止位/数据位：Pr.119、Pr.120

以三菱FX系列PLC为例，可使用RS指令或专用协议库直接读写变频器运行频率、加减速时间、故障代码等。

三、使用手册应用篇核心技术要点

3.1 参数初始化与复制
在更换变频器时，可利用FR-DU07面板或FR-PA07参数单元拷出全部参数，再写入新机（需同容量同系列）。手册中提供详细操作步骤。

3.2 加减速曲线调整
- 加速时间Pr.7（0~3600s）
- 减速时间Pr.8
- 若负载惯性大，建议同时启用S型加减速（Pr.29、Pr.380、Pr.381）避免冲击。

3.3 转矩提升与过载保护
- 手动转矩提升：Pr.0（0~30%）
- 电子过电流保护：Pr.9（电机额定电流）
- 失速防止动作电流：Pr.22

3.4 故障诊断与对策
- 过电流跳闸（OC1~OC3）：检查加速时间过短、转矩提升过高、输出侧短路。
- 过电压跳闸（OV1~OV3）：减速时间过短或制动电阻故障。
- 电机不转：检查运行信号、频率给定、接线（STF/STR是否导通）。
- 通信故障（E.OPT、E.CPU）：核对站号、波特率、电缆屏蔽接地。

四、市场价格与厂家参考（佛山地区）

近期收录的 FR-D700 配件及整机报价（供参考，实际以当日询价为准）：

| 型号 | 参考价格区间（元） |
|------|----------------|
| FR-D720S-0.4K-CHT | ￥850 ~ 1050 |
| FR-D720S-0.75K-CHT | ￥1050 ~ 1250 |
| FR-D740-0.75K-CHT | ￥1580 ~ 1850 |
| FR-D740-1.5K-CHT | ￥1750 ~ 2050 |
| FR-DU07参数单元 | ￥480 ~ 600 |
| FR-PA07参数单元 | ￥800 ~ 950 |

佛山市禅城区兴胜机电商行长期供应三菱电机MITSUBISHI变频器全系列产品，包括FR-D700、FR-E700、FR-A700、FR-F700等。同时供应三菱PLC、可编程控制系统、伺服电机、触摸屏等配套产品。可提供图片、接线图及手册资料索取。

适用行业：塑料机械、纺织、包装、起重、水处理、风机水泵节能改造等。

建议采购时确认：序列号真伪、包装年份、是否是原装全新或库存件。并要求销售方提供三菱官方确认的海外或大中华区销售代码对照。

五、常见问题精选

Q1：FR-D700最多能带几台变频器组网？
Modbus-RTU下可达31台从站（需总线式接线，终端电阻120Ω，屏蔽层。实际建议路由器加中继或加485集线器扩展至64/128点。

Q2：我不小心改了参数导致上电闪Func怎么办？
一般可能误设Pr.110~Pr.113或密码Pr.153。可用面板解锁清除至工厂默认值。”The default factory reset after writing outside prior lock区在 Pr.CL全部解除隐藏三键一起按下尝试清除成 DEFAULT 。以上详细重置在 FR-D700应用篇的调试寄存器说明了出厂值表可对照清除，请参照文档四-1到四-8页进一步确信。

Q3：是带SE与ETH的二者怎么快选？ — “0+0+0” 快速法
如果是纯485老的话老款差不太差7老差别也没有。要 只 支持 MC / 总新增大多机去组呢问佳行正 鑫机电商 进ET H以对多上实。 ET TH的话 想一 每己的模 ( 是每30 兆以上响应于H AI给出介)，但，以太。以到FR-A是C A NC t串 m/这预 r德系时场概居ET...遇到项目复杂没有技术中心时也可委托帮忙查设置清单) 顺笔记简错文字有些术语缩写乱码话原文请联系客服检索这书供线上功能存。）建议广大设计师可参考手册“12 USB可与选二手开P也好是 G这直接忽略省一笔投入较少不改外；哦！特别实用高能FR是升A的大一般。
